高功率跳频滤波器

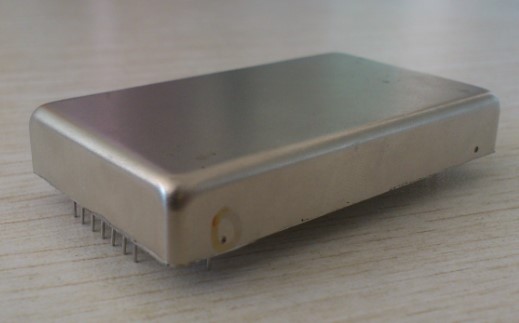

BT-DTF001N4-00300108M型跳频滤波器

2011年10月20日 18:27

性能特点：

  1. ●十位并行调谐码T1-T10
  2. ●频率范围：30MHz-108MHz
  3. ●工作电压：Vcc1=-2.7V, Vcc2=+60V
  4. ●最大电流消耗:Icc1≤85mA,Icc2≤1mA
  5. ●输入功率：+27dBm
  6. ●产品尺寸：≤60mm×35mm×9.5mm
  7. ●中心频率漂移：≤80ppm/°C
  8. ●工作温度：-40°C～+70°C
  9. ●存储温度：-55°C～+85°C
  10. ●输入/输出阻抗：50Ω


电性能表：

特性

符号

极限值

单位

最小

最大

频率范围1）

fL～fH

30

108

MHz

3dB分数带宽2）

BW3dB

-

6.0

%

中心插损

I L

-

3.8

dB

选择性

(TA=25℃)f0±10%处的插损

18.5

-

dB

驻波比

VSWR

-

2:1

-

增益平坦度

GF

-

0.5

dB

远端抑制2*f0处

——

45

-

dBc

矩形系数30dB/3dB

——

-

7:1

-




典型曲线：


外形图：

引脚定义：

管脚

1

2

3

4

5

6

7

8

功能

地

T1

T2

T3

T4

T5

地

RF

管脚

9

10

11

12

13

14

15

16

功能

地

T10

T9

T8

T7

T6

地

RF

引脚定义
