高功率跳频滤波器

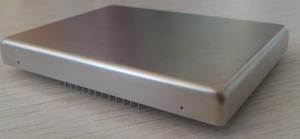

BT-DTF007N5-00300108M型跳频滤波器

2011年10月20日 18:27

性能特点：

  1. ●频率控制电平：T1-T10，0为-2.7V，1为+35V
  2. ●频率范围：30MHz-108MHz
  3. ●工作电压：Vcc1=-2.7V, Vcc2=+35V，Vcc=+9V
  4. ●最大电流消耗:Icc1≤160mA,Icc2≤150mA
  5. ●输入功率：≤+38dBm
  6. ●产品尺寸：≤80mm×60mm×9.5mm
  7. ●中心频率漂移：≤80ppm/°C
  8. ●工作温度：-40°C～+65°C
  9. ●存储温度：-60°C～+105°C
  10. ●输入/输出阻抗：50Ω


电性能表：


特性

符号

极限值

单位

最小

最大

频率范围1）

fL～fH

30

108

MHz

3dB分数带宽2）

BW3dB

2.5

5.5

%

中心插损

I L

-

4.5

dB

选择性

(TA=25℃)f0±10%处的插损

19

-

dBc

驻波比

VSWR

-

2:1

-

增益平坦度

GF

-

0.5

dB

远端抑制2*f0处

——

45

-

dBc

矩形系数30dB/3dB

——

-

7:1

-

增益

G

8～14

dB

输入功率压缩点

IIP3

≥0

dBm




典型曲线：


外形图：

引脚定义：


管脚

1

2

3

4

5

6

7

8

9

10

11

12

13

功能

射频开关

T10

T9

T8

T7

T6

T5

T4

T3

T2

T1

+9V

地

管脚

14

15

16

17

18

19

20

21

22

23

24

25

26

功能

RFout

地

地

地

地

地

RFin2t

地

地

地

地

地

RFin1

引脚定义
